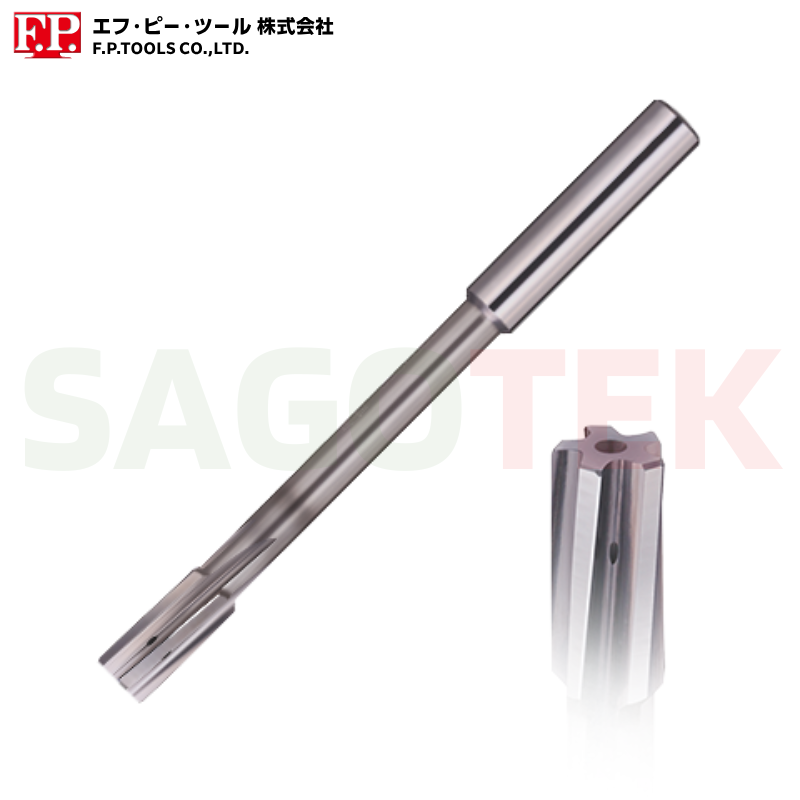

Carbide Jet Reamer

CJ〇.〇〇〇

» Đạt hiệu suất doa cao ở tốc độ cắt Vc = 300 m/phút
» Thiết kế 5 me cắt giúp gia công tinh lỗ có độ chính xác cao, giảm rung (chatter) và cải thiện độ tròn – độ trụ của lỗ
» Rãnh xoắn phải kết hợp lỗ làm mát dạng chữ Y cho phép doa cả lỗ xuyên và lỗ mù
» Thiết kế lỗ cấp dung dịch làm mát tối ưu, dẫn trực tiếp dung dịch tới mép cắt, đảm bảo thoát phoi vượt trội
» Sử dụng lớp phủ F.P.A, kết hợp độ trơn cao và khả năng chịu nhiệt, lý tưởng cho doa siêu tốc độ cao

Danh mục: Mũi doa Thương hiệu: F.P TOOLS

📩 Nhận tư vấn 📞 Hotline: 0901 308 595

Mô tả
Đánh giá (0)

Specification Table

Product Code/ Cutting Diameter DC	Point Length PL	Length of Cut LC	Usable Length LU	Overall Length OAL	Connection Diameter DCON	Number of Effective Cutting Edges ZEFP	Oil Hole
CJ 2.950~3.095	0.3	12	40	70	3.0	5	Center through & Y-shape
CJ 3.100~4.095	0.3	12	40	75	4.0	5	Center through & Y-shape
CJ 4.100~6.095	0.3	12	40	75	6.0	5	Y-shape
CJ 6.100~8.095	0.3	16	65	100	8.0	5	Y-shape
CJ 8.100~10.095	0.3	16	65	100	10.0	5	Y-shape
CJ 10.100~12.095	0.5	20	85	130	12.0	5	Y-shape
CJ 12.100~14.095	0.5	20	85	130	14.0	5	Y-shape
CJ 14.100~16.095	0.5	25	100	150	16.0	5	Y-shape
CJ 16.100~18.095	0.5	25	100	150	18.0	5	Y-shape
CJ 18.100~20.100	0.5	25	100	150	20.0	5	Y-shape

Reference Cutting Conditions

Cutting Diameter DC (mm)	Cutting speed Vc (m/min)	Feed f (mm/rev)	Reaming allowance (φmm)
3	60~120	0.1~0.3	0.05
4	80~160	0.2~0.4	0.05~0.1
5	120~200	0.2~0.5	0.05~0.1
6	120~200	0.3~0.6	0.1
8	120~200	0.4~0.8	0.1~0.2
10	120~200	0.5~1.0	0.1~0.2
12	150~200	0.5~1.0	0.2
14	150~200	0.5~1.0	0.2~0.3
16	150~200	0.5~1.0	0.2~0.3
18	150~200	0.5~1.0	0.2~0.3
20	150~200	0.5~1.0	0.2~0.3

Cutting Diameter DC (mm)	Cutting speed Vc (m/min)	Feed f (mm/rev)	Reaming allowance (φmm)
3	60~180	0.3~0.6	0.05
4	80~240	0.4~0.8	0.05~0.1
5	120~300	0.5~1.0	0.05~0.1
6	120~300	0.6~1.2	0.1
8	120~300	0.8~1.6	0.1~0.2
10	120~300	1.0~2.0	0.1~0.2
12	160~300	1.0~2.0	0.2
14	160~300	1.0~2.0	0.2~0.3
16	160~300	1.0~2.0	0.2~0.3
18	160~300	1.0~2.0	0.2~0.3
20	160~300	1.0~2.0	0.2~0.3

Cutting Diameter DC (mm)	Cutting speed Vc (m/min)	Feed f (mm/rev)	Reaming allowance (φmm)
3	60~180	0.3~0.6	0.05
4	80~240	0.4~0.8	0.05~0.1
5	120~300	0.5~1.0	0.05~0.1
6	120~300	0.6~1.2	0.1
8	120~300	0.8~1.6	0.1~0.2
10	120~300	1.0~2.0	0.1~0.2
12	160~300	1.0~2.0	0.2
14	160~300	1.0~2.0	0.2~0.3
16	160~300	1.0~2.0	0.2~0.3
18	160~300	1.0~2.0	0.2~0.3
20	160~300	1.0~2.0	0.2~0.3

Cutting Diameter DC (mm)	Cutting speed Vc (m/min)	Feed f (mm/rev)	Reaming allowance (φmm)
3	60~120	0.3~0.6	0.05
4	80~160	0.4~0.8	0.05~0.1
5	100~200	0.5~1.0	0.05~0.1
6	100~200	0.6~1.2	0.1
8	100~200	0.8~1.6	0.1~0.2
10	100~200	1.0~2.0	0.1~0.2
12	100~200	1.0~2.0	0.2
14	100~200	1.0~2.0	0.2~0.3
16	100~200	1.0~2.0	0.2~0.3
18	100~200	1.0~2.0	0.2~0.3
20	100~200	1.0~2.0	0.2~0.3

Cutting Diameter DC (mm)	Cutting speed Vc (m/min)	Feed f (mm/rev)	Reaming allowance (φmm)
3	30~60	0.3~0.6	0.05
4	40~80	0.4~0.8	0.05~0.1
5	50~100	0.5~1.0	0.05~0.1
6	50~100	0.6~1.2	0.1
8	50~100	0.8~1.6	0.1~0.2
10	50~100	1.0~2.0	0.1~0.2
12	50~100	1.0~2.0	0.2
14	50~100	1.0~2.0	0.2~0.3
16	50~100	1.0~2.0	0.2~0.3
18	50~100	1.0~2.0	0.2~0.3
20	50~100	1.0~2.0	0.2~0.3

Cutting Diameter DC (mm)	Cutting speed Vc (m/min)	Feed f (mm/rev)	Reaming allowance (φmm)
3	10~30	0.05~0.1	0.05
4	10~30	0.1~0.2	0.05~0.1
5	20~50	0.15~0.3	0.05~0.1
6	20~50	0.2~0.4	0.1
8	20~50	0.2~0.4	0.1~0.2
10	20~50	0.3~0.5	0.1~0.2
12	20~50	0.3~0.5	0.2
14	20~50	0.3~0.5	0.2~0.3
16	20~50	0.3~0.5	0.2~0.3
18	20~50	0.3~0.5	0.2~0.3
20	20~50	0.3~0.5	0.2~0.3
