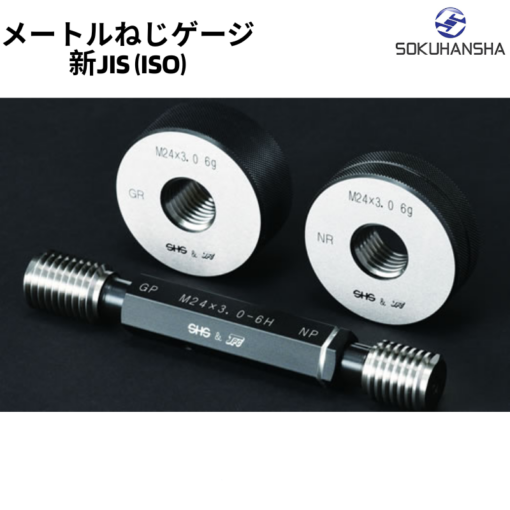

Ren hệ mét theo phương pháp ISO JISB 0205/0209
Phương pháp kiểm tra thước đo giới hạn JIS mới cho hệ mét
kiểm tra ren
| Các hạng cao kiểm tra | Tối đa tiêu chuẩn hiệu ứng đường kính |
| Số đo được sử dụng | Loại chó ren GO: GR  |
| Phương pháp phỏng đoán |
Vòng đo ren đi qua một cách dễ dàng.
|
| Các hạng cao kiểm tra | Đường kính kỹ thuật số ở mức tối thiểu |
| Số đo được sử dụng | cán đo ren GO: NR |
| Phương pháp phỏng đoán |
Vòng quay KHÔNG được phép vượt quá hai vòng.
|
| Các hạng cao kiểm tra | Tối đa tiêu chuẩn bên ngoài của kính mắt |
| Số đo được sử dụng | Ngoài ra thước đo vòng ren: PR (xuyên suốt) hoặc thước đo kẹp ren ngoài: PC (xuyên suốt) * Xem thước đo vòng ren ngoài hoặc thước đo kẹp ren ngoài |
| Phương pháp phỏng đoán | Thước đo vòng ngoài: PR (xuyên qua) hoặc thước đo kéo dài ngoài: PC (xuyên qua) sẽ đi qua dễ dàng. |
| Các hạng cao kiểm tra | Tối thiểu tiêu chuẩn bên ngoài của kính mắt |
| Số đo được sử dụng | Ngoài ra thước đo vòng ren: PR (dừng) hoặc thước đo kẹp ren ngoài: PC (dừng) * Xem thước đo vòng ren ngoài hoặc thước đo kẹp ren ngoài |
| Phương pháp phỏng đoán | Nếu thước đo đường kính ngoài dạng vòng: PR (dừng) hoặc thước đo đường kính ngoài dạng kéo: PC (dừng) không đạt, thì nó đạt. |

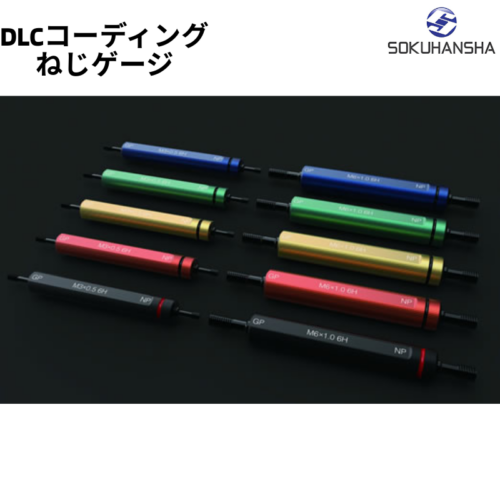

kiểm tra ren mạnh
| Các hạng cao kiểm tra | Đường kính kỹ thuật số ở mức tối thiểu |
| Số đo được sử dụng | Loại đo ren GO: GP |
| Phương pháp phỏng đoán |
Đầu đo ren Thông suốt đi qua mà không gặp khó khăn gì.
|
| Các hạng cao kiểm tra | Tối đa tiêu chuẩn hiệu ứng đường kính |
| Số đo được sử dụng | Loại đo ren GO: NP |
| Phương pháp phỏng đoán |
Không thể rút ngắn điều chỉnh độ căng của thước đo quá hai vòng.
|
| Các hạng cao kiểm tra | Tối thiểu tiêu chuẩn giá trị của đường kính trong |
| Số đo được sử dụng | Thước đo đường kính trong dạng nút: PP (xuyên suốt) * Xem thước đo giới hạn dạng nút |
| Phương pháp phỏng đoán | Nếu bạn đặt nó vào lỗi bên ngoài và nó dễ dàng xảy ra, bạn đã vượt qua được. |
| Các hạng cao kiểm tra | Tối đa tiêu chuẩn đường kính |
| Số đo được sử dụng | Thước đo đường kính trong nút dạng: PP (điểm dừng) * Xem thước đo giới hạn dưới dạng nút |
| Phương pháp phỏng đoán | Nếu đầu chặn không đi vào lỗi bên ngoài, nó sẽ đi qua. |
Cách đọc mã số sự kiện JIS mới cho ốc vít hệ mét
| tiêu đề của họ | Chênh lệch độ | Vị trí giao thông |
| ren vòng đo giới hạn | 3, 4, 5, 6, 7, 8, 9 | e, f, g, h (chữ thường) |
| Ren node size limit | 4, 5, 6, 7, 8 | G, H (chữ hoa) |
* Khi mua bộ đo ren GR và NR, vui lòng đặt hàng theo loại thước đo là “GRNR”.
Thước đo giới hạn mới JIS, thước đo kiểm tra ren.
Dụng cụ đo ren sẽ bị mòn khi kiểm tra sản phẩm được lặp lại. Để đảm bảo kiểm tra sản phẩm đáng tin cậy, việc kiểm tra định kỳ là cần thiết. Vui lòng kiểm tra độ mòn của công cụ đo giới hạn bằng cách sử dụng công cụ kiểm tra chuyên sâu.
Chúng tôi cũng cung cấp công cụ kiểm tra cho các công cụ đo lường mới.
| Các hạng cao kiểm tra | Dụng cụ đo ren vòng GO: Kiểm tra độ mòn của GR (đảm bảo GR không vượt quá giới hạn mòn). |
| Số đo được sử dụng | Công cụ kiểm tra độ mòn dưới dạng nút cho vòng đo ren GO: GW * Xem thước đo ren kiểm tra độ mòn |
| Phương pháp phỏng đoán | Không có một vòng lặp nào. |
| Các hạng cao kiểm tra | Thước đo vòng ren GO: Kiểm tra mới GR (xác định rằng sai số đo được thiết lập cho GR mới không bị vượt quá) |
| Số đo được sử dụng | Công cụ kiểm tra ren dạng nút cho vòng đo ren GO: GRGF & GRNF |
| Phương pháp phỏng đoán | GRGF phải đi xuyên qua và GRNF không được rút vào một vòng. |
| Các hạng cao kiểm tra | Kiểm tra GO mối nối khớp: Kiểm tra tốc độ mòn của NR (xác định rằng NR không vượt quá giới hạn cho phép). |
| Số đo được sử dụng | Thước đo ren kiểm tra mòn mòn cho vòng ren KHÔNG ĐẠT: NW * Xem thước đo ren kiểm tra độ mòn |
| Phương pháp phỏng đoán | Khi bằng tay, không nên quá một vòng. |
| Các hạng cao kiểm tra | Cấu hình cơ sở GO: Kiểm tra mới NR (xác định rằng kích thước sai được đặt cho NR mới không bị vượt quá) |
| Số đo được sử dụng | Dụng cụ kiểm tra ren dạng nút cho vòng đo ren NOT GO: NRGF & NRNF |
| Phương pháp phỏng đoán | NRGF phải đi xuyên suốt và NRNF không được phép vào quá một vòng. |
| Các hạng cao kiểm tra | Thước đo ren GO: Kiểm tra độ mòn của GP (xác định rằng GP không vượt quá giới hạn mòn). |
| Số đo được sử dụng | Vòng kiểm tra độ mài mòn cho thước đo ren GO: GWR (không phải tiêu chuẩn là thiết kế độc hại do công ty chúng tôi phát triển) * Xem thước đo ren để kiểm tra mài mòn *1 |
| Phương pháp phỏng đoán | Không có một vòng lặp nào. |
| Các hạng cao kiểm tra | Thước đo ren GO: Kiểm tra độ mòn của NP (xác định rằng NP không vượt quá giới hạn mòn của nó) |
| Số đo được sử dụng | Vòng kiểm tra độ mài mòn cho thước đo ren cắm: NWR (không phải tiêu chuẩn mà là thiết kế độc hại do công ty chúng tôi phát triển) * Xem thước đo ren để kiểm tra mài mòn *1 |
| Phương pháp phỏng đoán | Không có một vòng lặp nào. |
*1
Xin lưu ý rằng thước đo ren kiểm tra không được chế tạo với cặp vị trí “Đạt” và “Không đạt” như thước đo ren giới hạn thông thường.
